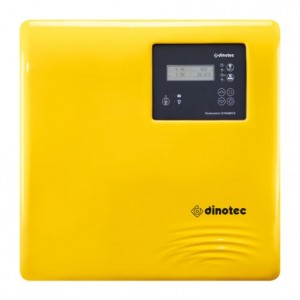

(zeitgesteuert) / pH im spritzwassergeschützten Kunststoffgehäuse,anschlussfertig 230 V/50 Hz.

Anzeige der Messwerte über ein hintergrundbeleuchtetes grafisches Display mit alphanumerischer Darstellung. Die Menüführung erfolgt mittels Klartextanzeige mit entsprechender Sprachauswahl. Betriebs-, Warn-, Alarmmeldungen über die Statusanzeige im Display mittels Klartext.

Redox, pH, Temperatur und Messwassermangel Poolcare (zeitgesteuert, pH), Temperatur und Messwassermangel

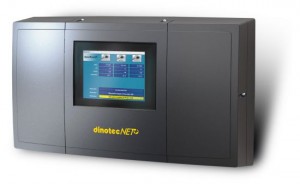

Der AquaTouch+ ist ein busbasiertes modular aufgebautes Mess-Regel und Steuergerät für den Einsatzbereich in der Schwimm- und Badewasseraufbereitung sowie im Trinkwasserbereich. AquaTouch+ bietet Messstrecken für die Hygienehilfsparameter freies Chlor, pH-Wert und-Redox -Spannung. Alternativ zum freien Chlorwert kann auch das Desinfektionsmittel Brom oder Poolcare gemessen und geregelt werden.
Weiterhin können die Parameter Temperatur und Gesamtchlor (gebundenes Chlor) überwacht werden. Die dinodos START LEVEL BUS -Dosiertechnik (Chlorgastechnik, Schlauch- oder Membranpumpen) lässt sich über ein Auswahlmenü bequem an die Prozesstechnik anpassen.

Die Flockungsmitteldosierung mit der dinodos START LEVEL BUS Pumpe ist direkt über die Bedienebene einstellbar und kann an reduzierte Betriebsbedingungen (Eco-Betrieb) angepasst werden.

Als Bedienebene dient ein kontrastreicher (640 x 480 Pixel), farbiger 5,7“ Touchscreen. Logische Menüstrukturen ermöglichen intuitives Bedienen. Alle Prozesse und Parameter sind anschaulich dargestellt. Die Kommunikation basiert auf dem dinotec-Feldbus. Der Ethernetausgang ist geeignet zur Anbindung von AquaTouch+ an PC-Kommunikationssysteme und dessen Fernsteuerung via direkter PC-Anbindung, Internet oder Telefonmodem.

Das Versenden von Alarmmeldungen per SMS oder E-Mail ist möglich. Inklusive Datenlogger zur fortlaufenden Speicherung der Messwerte, Trendlinienanzeige und Möglichkeit des Ausdrucks der Hygieneparameter über USB-Schnittstelle.

Hier ist der AquaTouch+ vorbereitet zur Steuerung von 1 Becken. Optional lässt sich jederzeit die Messung und Regelung von bis zu 3 Becken in das System integrieren. Zusätzliche Funktionseinheiten werden als neues Modul in der Steuerung ergänzt und am Feldbus angeschlossen.

Das System ist frei erweiterbar, dadurch kann es mit zukünftigen Anforderungen mitwachsen. Eine spätere Erweiterung der Technik in Richtung Gesamtsteuerung des Bades ist jederzeit möglich. Merkmale der Systemeinheit im Wandaufbaugehäuse für Desinfektion und Dosiertechnik:

• Zentraler Prozessmanager
• IP 65. Kontrastreiches, farbiges 5,7“ Display
• Bedienung über Touchscreen
• Logische Menüstrukturen zur intuitiven Bedienung
• Konfigurationsmenü zur Auswahl der Messwerte, Dosiertechnik und anderer Funktionen
• Passwortschutz gegen unbefugtes Bedienen
• Einstellung von Sollwerten, Grenzwerten und Parametern
• Großflächige farbige Trendlinienanzeige für die Messparameter
• Logbuch zur Aufzeichnung und Anzeige der Messwerte und Meldungen über 1 Jahr
• Parametrierung der Flockungsdosierung über dinotec START LEVEL BUS-Pumpen
• Integrierte Rückmeldung und Anzeige des Chlorgasdosierreglers
• Digitaleingänge für Umwälzüberwachung je Becken
• Betriebsmodus „Economy“ zur Anpassung von Chlorregelung und Flockungsdosierung (jeweils 2. Sollwert- und Parametersatz) an geänderte Umwälzung
• Umwälzungabhängige Flockungsmittelsteuerung
• Dosierzeitüberwachung
• Mehrsprachiges System
• Integrierte USB-Schnittstelle zum Ausdruck über einen handelsüblichen PCL-Drucker
• Ethernet-Schnittstelle zum Anschluss an Internet, Telefonleitung und/oder PC für
• Remote Access
• Ohne Messstrecke
